三相四線電度表正確接線方法（圖解）
有些電工朋友會接一般的電路線，但是遇到電表就不會接了，大多情況下，電表都是供電局來接的，自己很少動手，現在用3分鐘時間給大家講解如何接三相四線電度表。

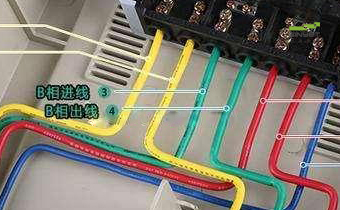

簡單的說：三相電度表有十一個接線孔，其中最后兩個孔10、11是零線接孔，13，46，79，分別接三個互感器(每個互感器有兩接線端子，注意它們是分出入的)。而258是接相線的。當然還有別是的接法，這樣說簡單些而已。

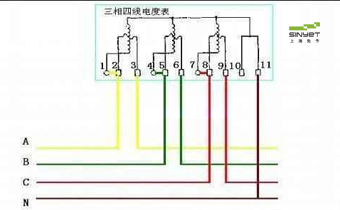

三相四線制有功電度表帶電流互感器帶電流表帶電壓互感器接線原理圖：
3個互感器S1接分別電表1、4、7。S2接電表3、6、9并接地。電表的2、5、8接電源三相A.B.C上端，電表10號端接零線。
接線要點：
1、不能接錯相，就是A相電流必需與A相電壓接在一組，B、C相同理；
2、電流線首尾端不能按錯。
